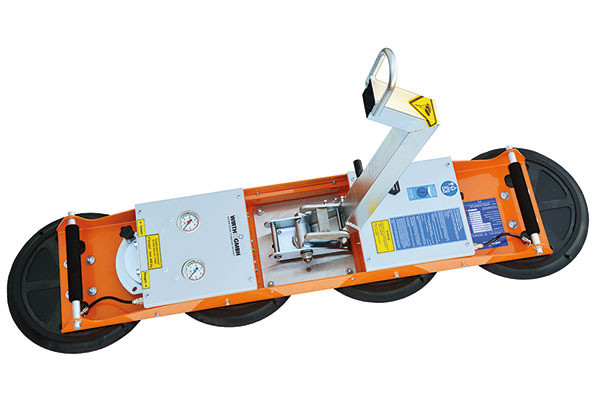

GLASS-Jack GL-LN 400 – Mig Oktopus Vakuumheber

Ideal zum Handling von langen, schmalen sowie rechteckigen Flachglasscheiben und Fensterelementen im Fassaden- und Wintergartenbau

Die Konﬁgurationsmöglichkeiten des OKTOPUS® GLASS-Jack GL-LN 400 erlauben es insbe-sondere lange, schmale Glasscheiben zu heben und zu montieren (z.B. beim Bau von Wintergärten). Die Lastaufnahmeöse des Gerätes ermöglicht das Einhängen in ein vorhandenes (kunden-seitiges) Hebezeug.

Der Saugrahmen kann manuell um 360° gedreht und um 90° geschwenkt werden. Die ergonomisch angeordneten Bedien- und Anzeigeelemente gestat-ten ein komfortables Positionieren und Bewegen der Last. Die elektrisch betriebene Vakuumpumpe wird durch ein 24 V DC Batteriesystem mit Energie versorgt.
Hebezeug
Kran, Autokran
Zu handhabendes Material
Flachglas

53 - 67
max. 400

Anbau

Krananbau

Bedienung

Bedienteil am Gerät
optional Funkfernsteuerung

Energieversorgung

24 V DC Akku

Vakuumerzeugung

elektrische Vakuumpumpe

Ausstattung

optional Abblaseinrichtung
optional verstellbare Kranöse
optional Kranarm mit elektrischem Absenkzylinder

Bewegungen

Heben und Senken mittels Kranhaken
Drehen manuell 360°, im Kranhaken
Drehen manuell 360°, im Raster von 45° arretierbar
Schwenken manuell 90°, optional elektrisch
Schwenken manuell 90°, optional im Raster von 18° arretierbar

Sauger / Tragfähigkeit:
- 4 Wirth Rundsauger Ø 400 mm bis 400 kg (Wand-/Dachverglasung)

Eigengewicht: je nach Ausstattung 53 kg bis 67 kg

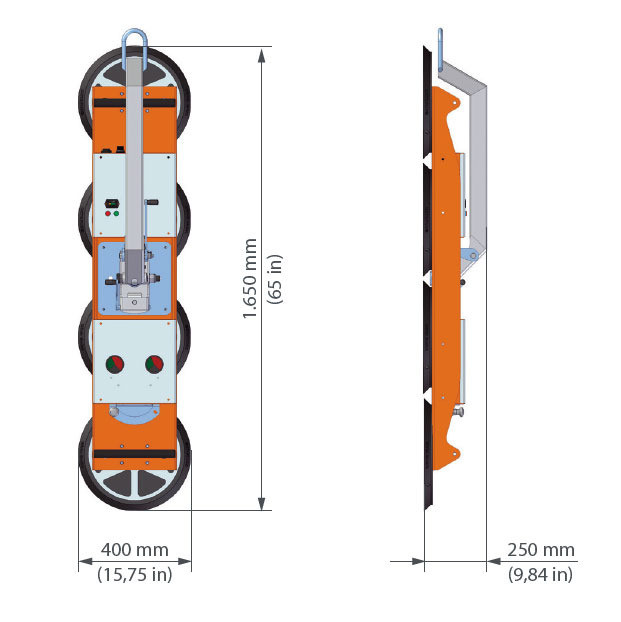

Saugrahmentyp:
- längs, einreihig
Saugertyp und Größe:
- Wirth Rundsauger Ø 400 mm
Bedienung: Bedienteil am Gerät, optional Funkfernbedienung
Vakuumerzeugung: elektrische Vakuumpumpe
Vakuumsystem: 2-Kreis für Baustellenbetrieb
Nenndruck-Pneumatik: -0,65 bis -0,73 bar
Energieversorgung: 24 V DC Akku
Überwachung:
- Vakuum-Manometer
- Elektronische Druckschalter
- Batterie-Entladeanzeiger
Zubehör:
- Batterie-Ladegerät
- Technische Dokumentation
- Saugerschutzhauben
Optionales Zubehör:
- Transportbox
Optionale Ausstattung:
- Abblaseinrichtung
- längenverstellbarer Kranarm mit im 18°-Raster arretierbarer Schwenkfunktion und neigungsverstellbarer Kranöse
- Kranarm mit elektrischem Absenkzylinder
